产品主要技术资料

产品名称：

东风多利卡绿化打药车

外型尺寸(mm)：

7200x2080x2650

底盘型号：

DFA1110SJ11D3

货厢尺寸(mm)：

×

总 质 量 ：(kg)

11495

接近/离去角(° )

24/12

额定质量：(kg)

6500

前悬/后悬(mm)：

1210/2190

整备质量：(kg)

4800

最高车速(km/h)：

95

轴荷：

4595/6900

底盘参数

底盘型号：

DFA1110SJ11D3

批次：

264

轴 数：

2

燃油种类：

柴油

轴 距(mm)：

3800

前 轮 距(mm)：

1770,1831,1740,1845,1769

驾驶室乘人数：

 3

后 轮 距(mm)：

1640,1586,1610,1680,1629

轮 胎 数：

6

弹簧片数：

 8/10+7,11/9+7

轮胎规格：

8.25-20 14PR,8.25R20 14PR

整车说明：

 GB3847-2005,GB17691-2005 国Ⅳ

发动机参数

发动机型号

发动机生产企业

排量（ml）

功率（kw）

ISB3.9-125E40A

CY4102-CE4B

CY4102-CE4C

YC4E140-42

YN38CRD1
YC4S150-48

东风康明斯发动机有限公司
东风朝阳朝柴动力有限公司
东风朝阳朝柴动力有限公司
广西玉柴机器股份有限公司
昆明云内动力股份有限公司
广西玉柴机器股份有限公司

3900
3856
3856
4260
3760
3767

92
100
91
103
95
110

** 免征车辆购置税 ** 公告目录查询

产品型号

车辆名称

册数

页码

CSC5110GPSDA4

绿化喷洒车

2014年第01册

第187页

专用功能与性能参数介绍

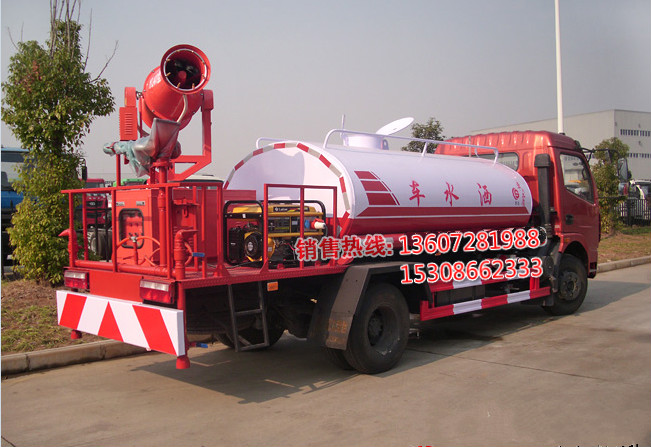

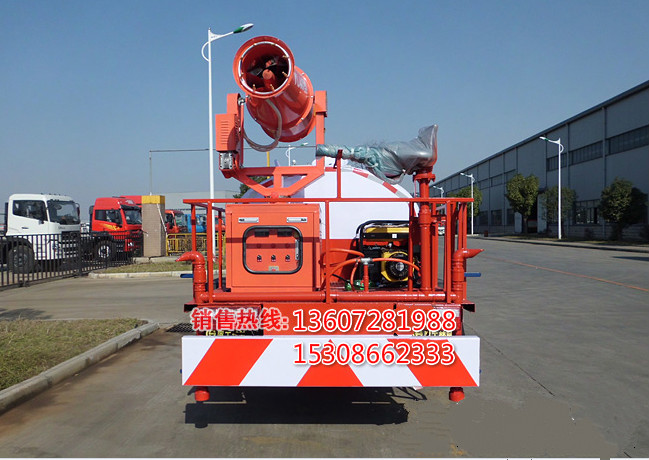

     改装说明：东风多功卡打药车是一款集道路洒水、绿化喷洒、喷雾打药于一体的多功能水罐车，配备前冲（喷）、后洒、侧喷，罐体后带工作平台，平台上安装绿化洒水炮和炮筒式风送喷雾打药机组。高压洒水炮可全方位旋转，可连续调成直冲状、大雨、小雨、毛毛雨、雾状等。前冲洒水宽度：14m，高压水炮柱状射程：28m，雾状射程：5m。

洒水车罐体顶部和后部均带安全护栏，配备全国质量评比第一名的杭州威龙专用洒水泵，泵可抽水排水（流量：40m3/h，扬程：50m，垂直吸程：6.5m），安装过滤网，带消防接口，可通过消防栓进水，带自流阀，罐体金属漆。

炮筒式喷雾打药机组可选择独立的柴油或汽油机组，也可外接三相电源使用，雾炮可手控或遥控操作，可左右旋转，上下摆动。常规配备20-30米的喷雾机组，最高可配备45-80米喷雾机，客户需应根据实际需求选择使用。

配套动力：5.5KW柴（汽）油发电机组

喷雾流量：6-18L/min

射程(静风状态)：水平 35-45m  垂直 22-28m

雾谱范围： 50-150um

工作压力： 1.5-3.5MPa

仰俯角度： -10°—90°

旋转角度： 360°往返可调，仰俯-10°~90°

    选装配置：可加装绿化打药卷盘（带远射程手执式打药杆和20米的喷雾管）、罐内防腐防锈、非车带泵动力，多方位进出水接头、电磁阀、气动阀、警灯、消防泵、消防水炮、消防水带等设施，以满足不同用户需求。

    工作原理：洒水车主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。打药机组是通过高压三缸柱塞泵对液体进行加压，然后通过风机将液体二次雾化后喷射出去。可对园林行道树、绿化带、垃圾场及收集点等进行喷药杀虫消毒杀菌，雾化距离最高可达50米；对物体有较强的穿透力和药液附着力、能有效地节约用药量和减少污染。解决常规喷药植保机械射程不高、雾化差、人工效率低、药液流失严重等问题。打药车除适用于树木的病虫害防治作业，也可进行喷洒化学除草剂，用于城市卫生防疫等工作。

     适用范围：东风多利卡绿化打药车主要用于城市街道、车站码头、学校机场、公共场所、垃圾场地，卫生防疫等喷药杀菌消毒，除尘降温；城市园林绿化、 防风防沙林带、农田林网、公路绿化带、花带路树、草原牧场、蔬菜基地、高尔夫球场等喷药防治病虫害；畜牧养殖厂的喷雾消毒、去异味（除臭）；煤场矿山、火电厂等粉尘较大环境下的喷雾降尘工作。
